Перепаковуємо специфічний акумулятор

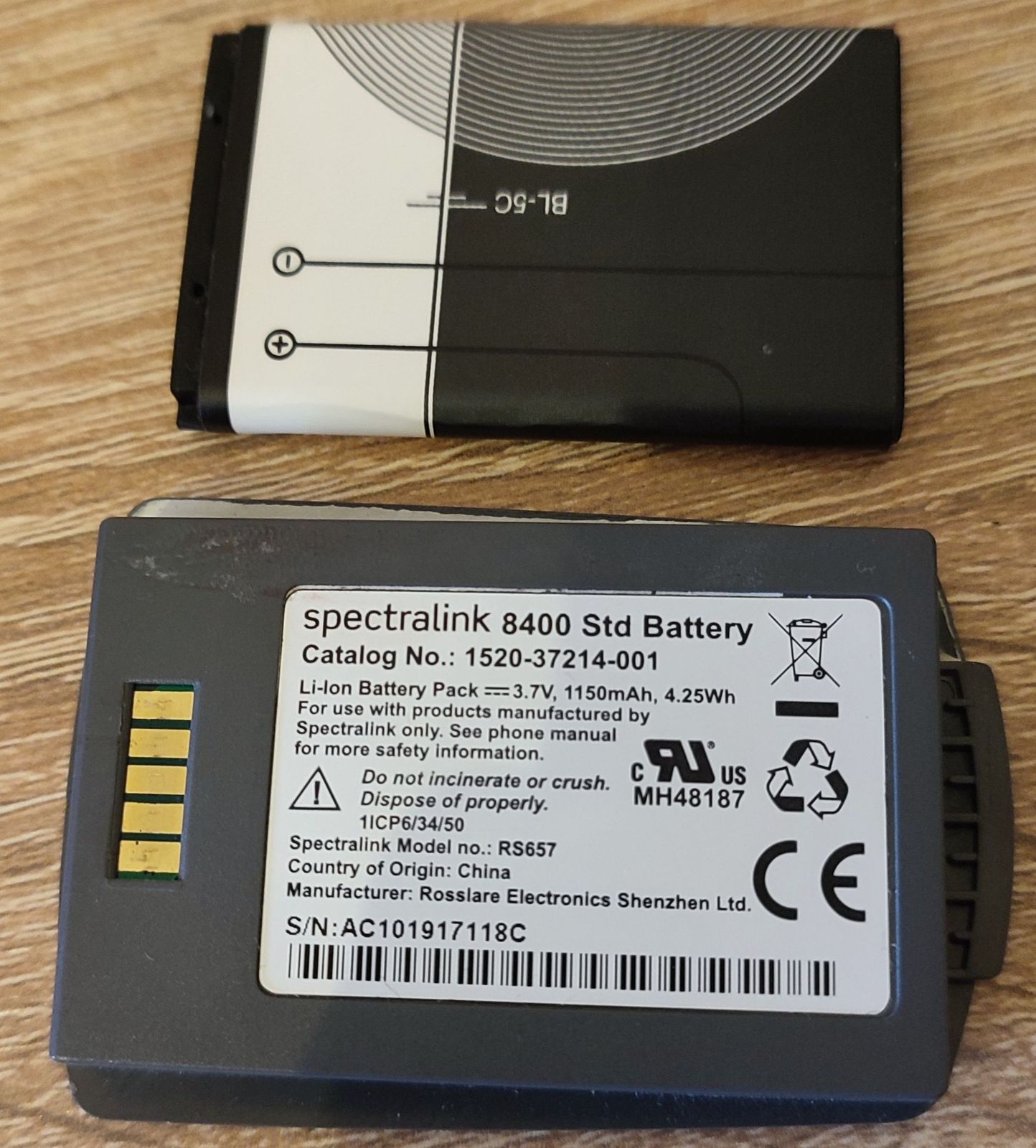

Оригінальні Li-Ion акумулятори 1150 mAh деградували і завагітніли.

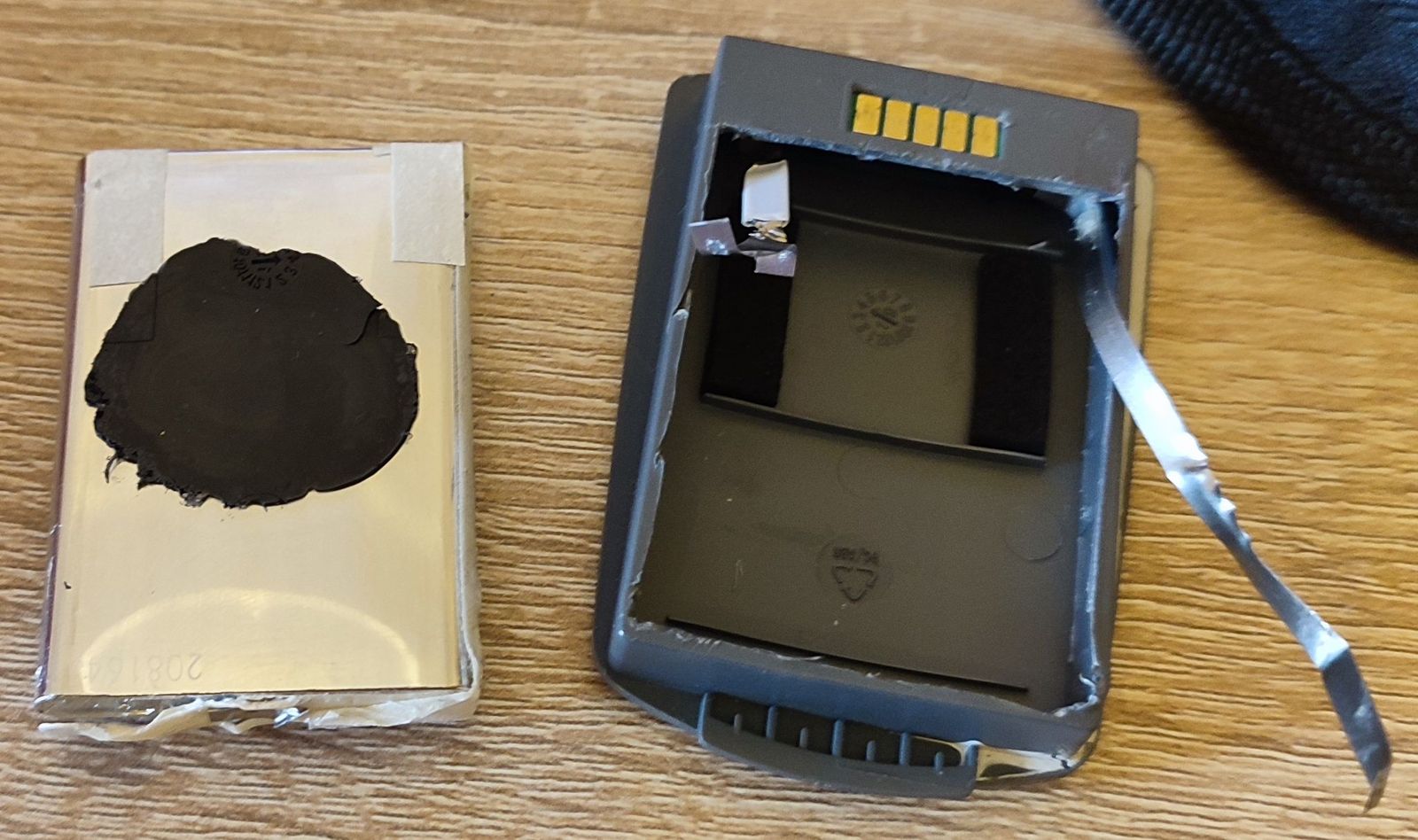

Вирізав вікно, щоб функціонували всі кріплення і не було зовнішніх пошкоджень. Корпус зварений ультразвуковою зваркою.

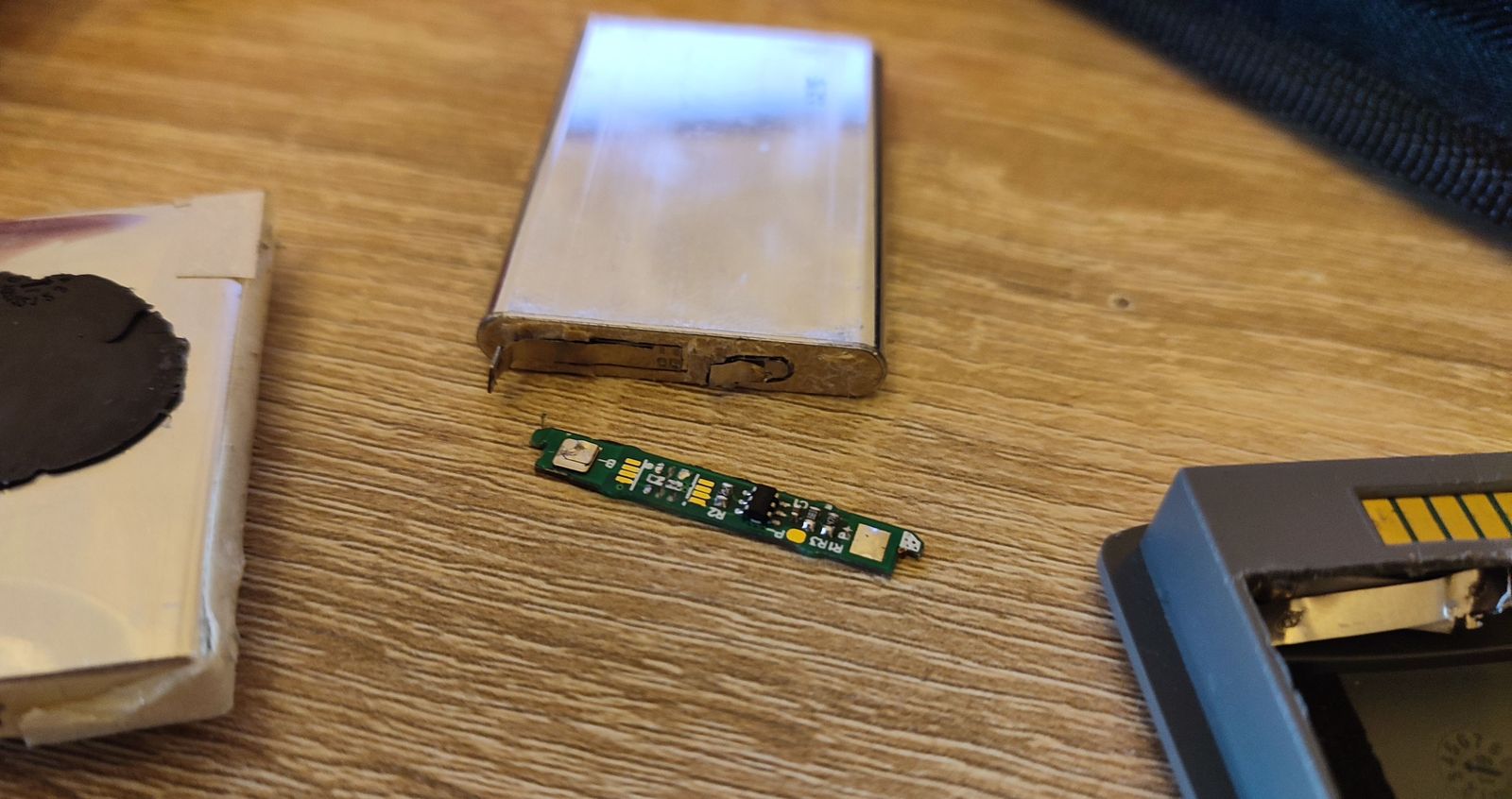

Акумулятор донор BL-5C 1020 mAh із Аврори, викидаємо штатну BMS.

І приварюємо нікелеві пластини до банки.

Оригінальна BMS віддає дані у телефон:

Serial number: AC111111111C
Firmware version: 0x0013
Manufacture date: 04/22/2019
Cycle count: 565
Design capacity: 1100
Full capacity: 496
Remaining capacity: 496

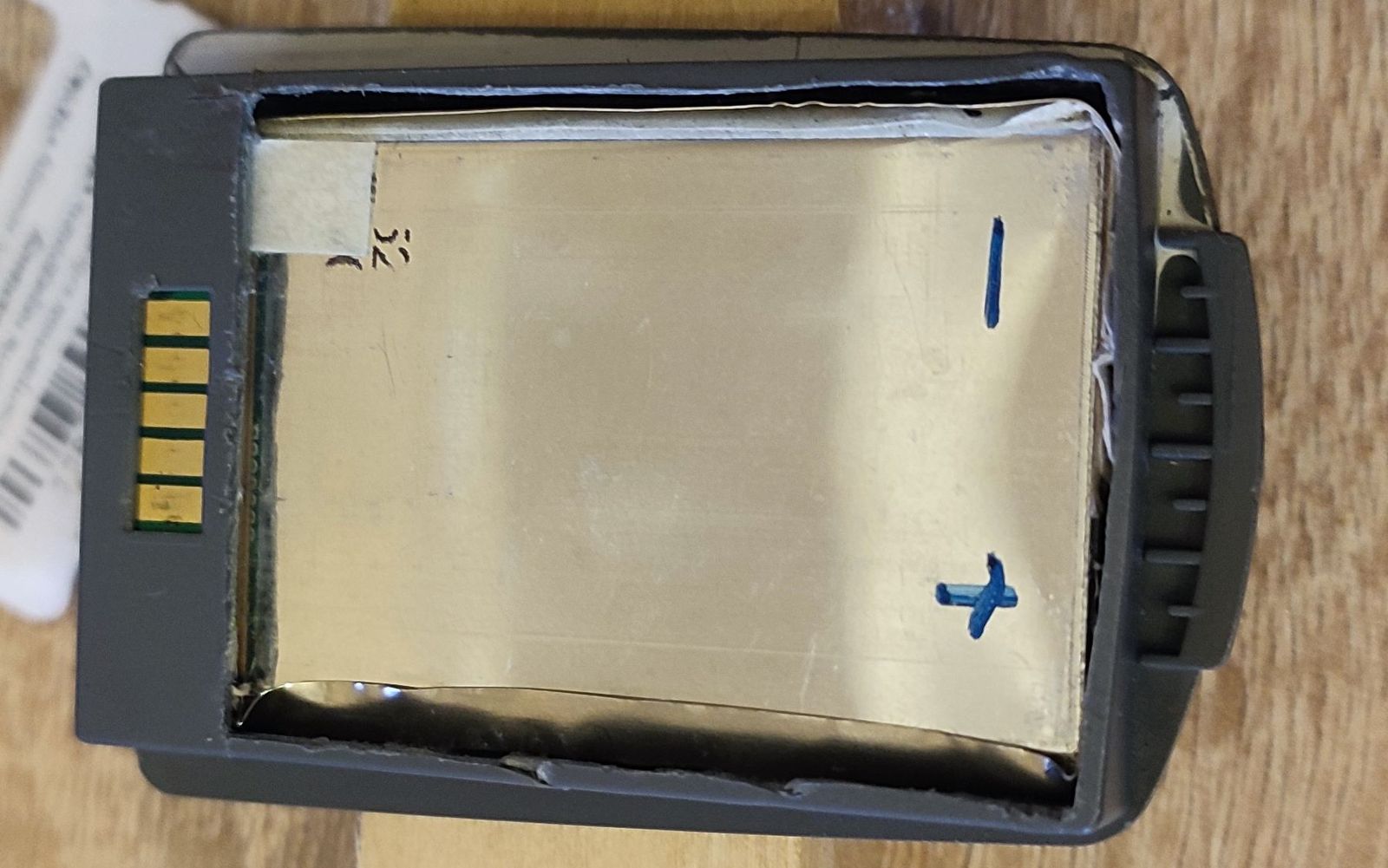

На новій банці телефон у режимі розмови протримався 6 години 30 хвилин, що близько до 8 заявлених годин розмови в ідеальних умовах.

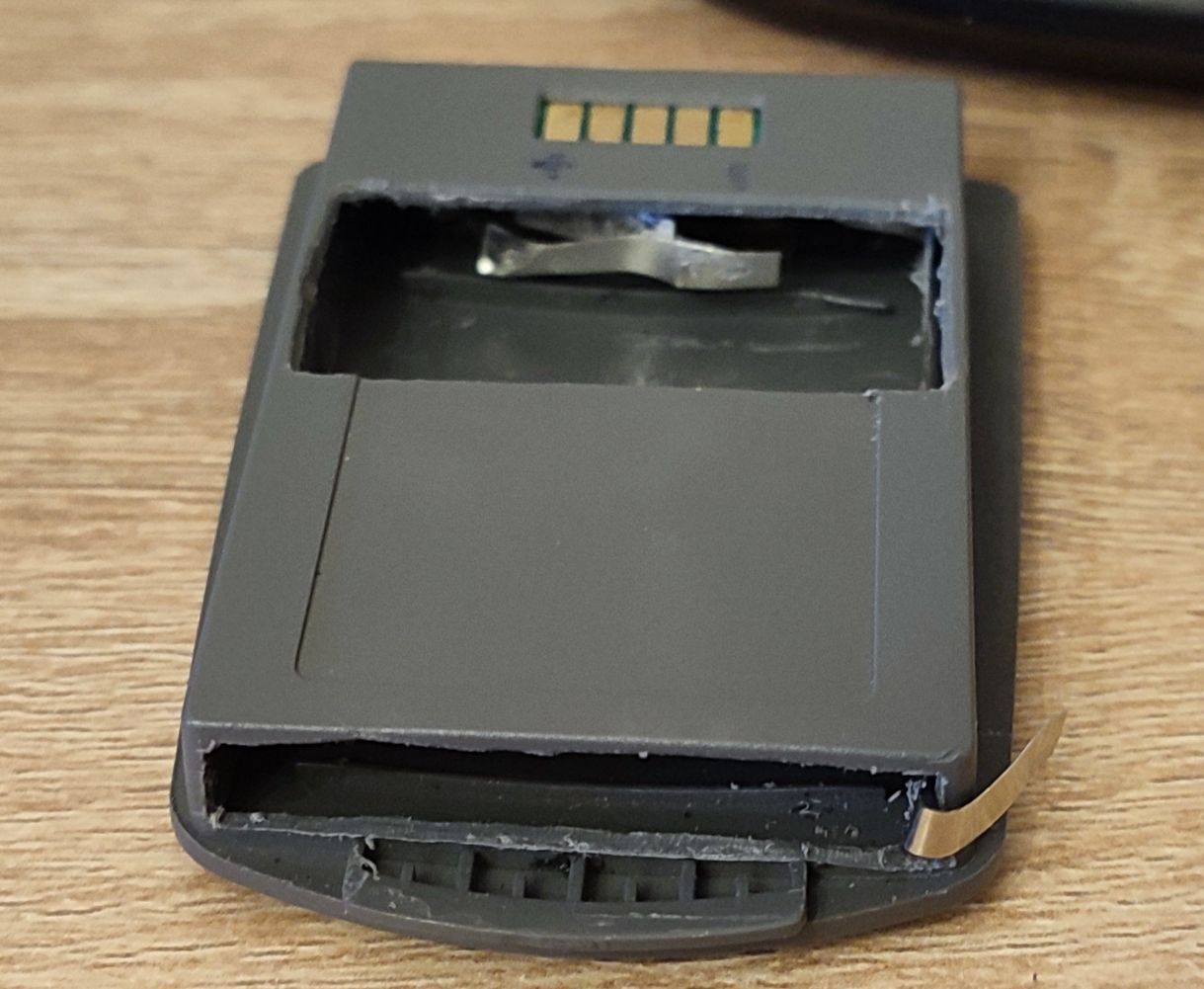

У другій батареї зробив вікно щоб відключити плюсовий контакт, а комірку витягнув донизу. Також залишено пластик навколо клем, де йде герметизація.

VCC
SDA
SCL
T
GND

Якщо немає комунікації із BMS телефон вимикається

============================ DUMPING F0CACC1A ============================
Battery authentication failed, shutdown

write to 0x0B ack data: 0x0F      // ? рахований залишок
 read to 0x0B ack data: 0x57 0x01 // 343
write to 0x0B ack data: 0x18      // Design capacity
 read to 0x0B ack data: 0x4C 0x04 // 1100
write to 0x0B ack data: 0x09      // ? voltage
 read to 0x0B ack data: 0x41 0x0F // 3905
write to 0x0B ack data: 0x0A      // ?
 read to 0x0B ack data: 0x86 0xFE // 65158
write to 0x36 ack data: 0x10 0x04
write to 0x36 ack data: 0xA0 0x00
write to 0x36 ack data: 0xB0 0x00
write to 0x36 ack data: 0x10 0x02
write to 0x36 ack data: 0xB0 0x1A
write to 0x36 ack data: 0x10 0x05
write to 0x36 ack data: 0xA0 0x1A
write to 0x36 ack data: 0xA0 0x1A
write to 0x36 ack data: 0x10 0x05
write to 0x36 ack data: 0xA0
 read to 0x36 ack data: 0xFA
write to 0x4C nak
write to 0x4C nak
write to 0x4C nak
write to 0x4C nak
write to 0x4C nak
write to 0x36 ack data: 0xA0 0x1F
write to 0x36 ack data: 0xA0
 read to 0x36 ack data: 0xFF
write to 0x36 ack data: 0xA0 0x1F
write to 0x36 ack data: 0xA0
 read to 0x36 ack data: 0xFF
