Експерименти із сонячною панелю



Входження у сонячну енергетику.

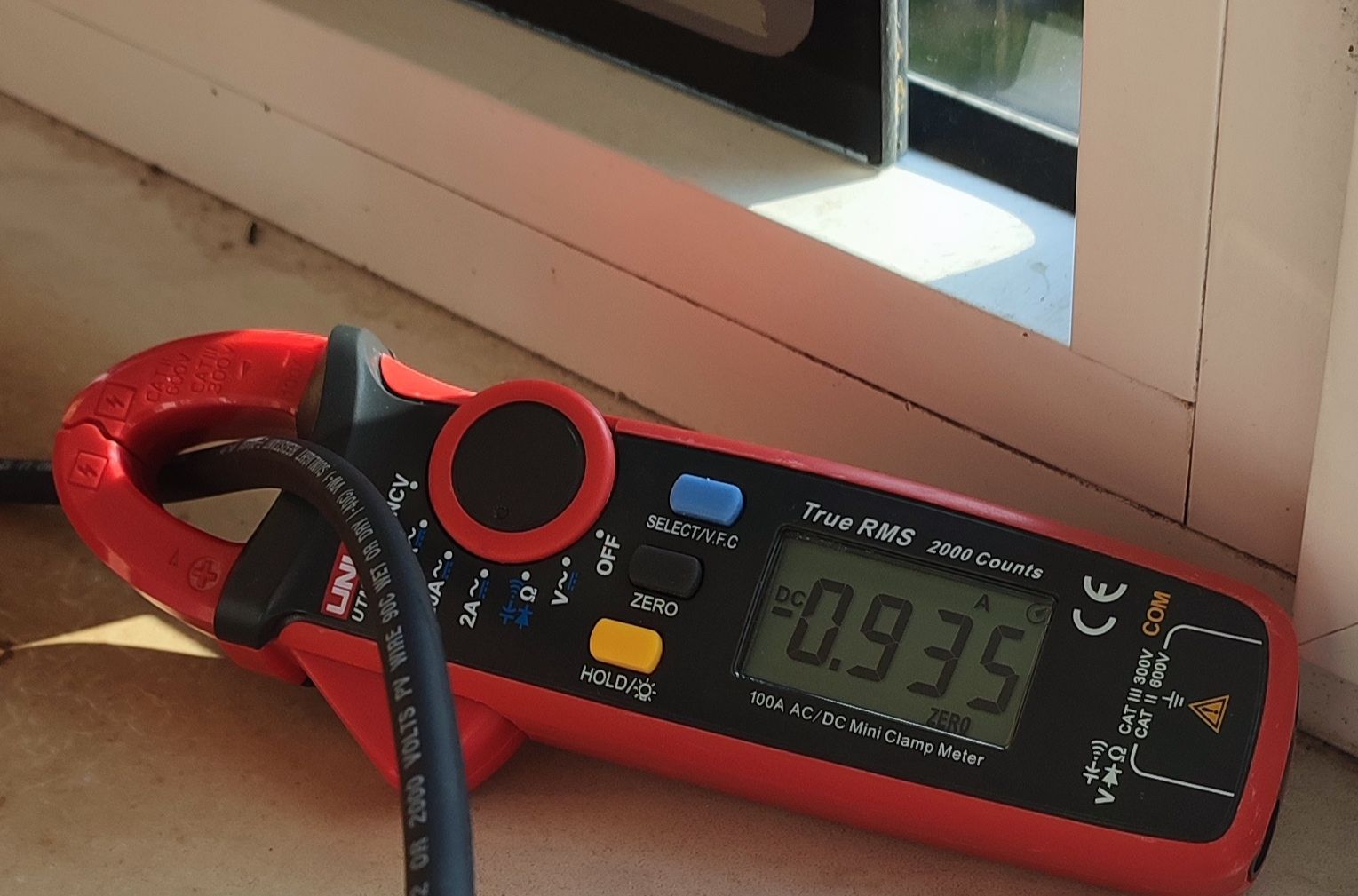

Можна дешево купити БУ панелі привезені із Німеччини 2013-2014 років. Наприклад FS-390 тонкоплівкова кадмій-телурид (CdTe) панель потужністю 90 Вт, розмір 1.2*0.6 м, площа 0.72 m2, ціна 400-500 грн (0.09$ за Вт). При купівлі в обід: виносимо холодну батарею на сонце, заміряємо напругу без навантаження має бути 61 В. Беремо струмові кліщі, і робимо КЗ панелі. По паспорті нова може видати до 2А.

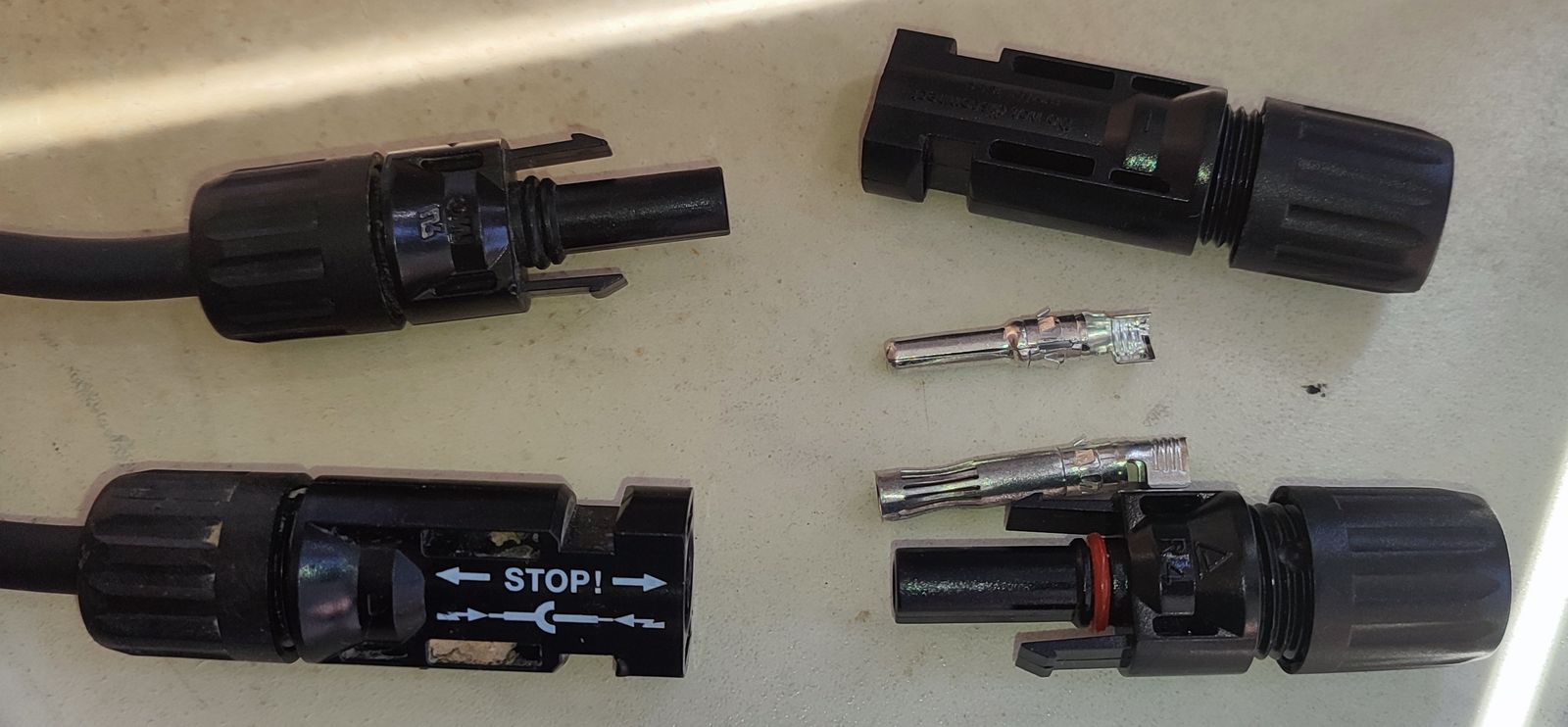

Далі занурюємося як зняти енергію. Замовляємо роз’єм MC4.

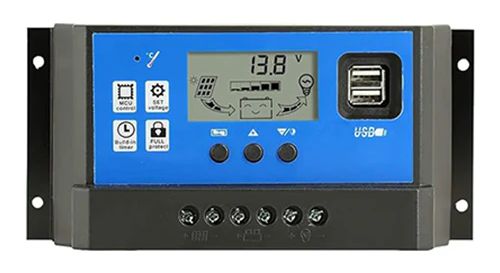

Найдешевші PWM контролери не підходять, максимальна вхідна напруга (Voc) 50 В. Також, якщо у вас сонячна панель видає 24 вольти, а акумулятор 12, то більшість енергії не буде знято. Я маю акумулятори LiFePo4 на 12 вольт. Панель FS-390 має Voc = 61.5 В.

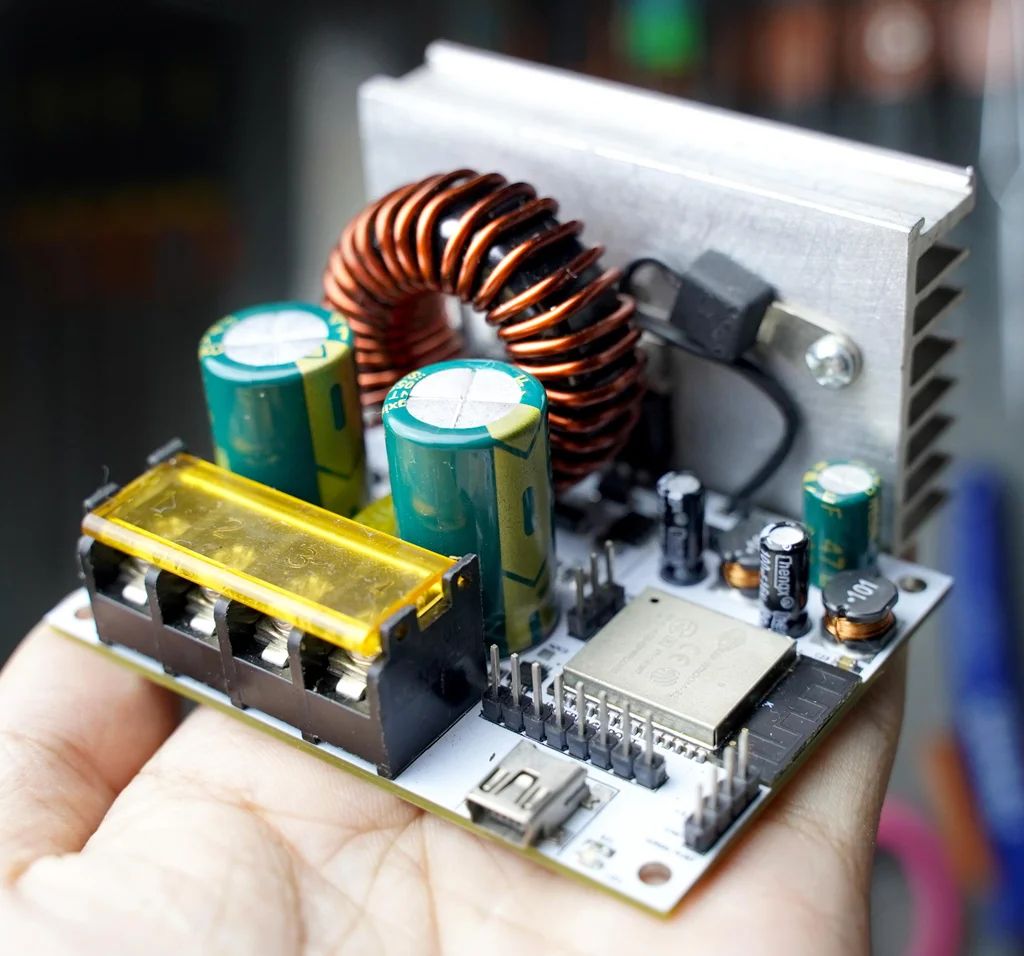

Шукаємо MPPT контролер. Дешевші йдуть із Voc до 50 вольт, дорожчі до 100 В і більше. Як варіант можна скласти самому, наприклад Project Fugu від TechBuilder 1kW на ESP32 із WiFi. Youtube. instructables. Но врахуйте вартість оригінальних мосфетів, індуктора, і low ESR конденсаторів. І треба якийсь корпус.

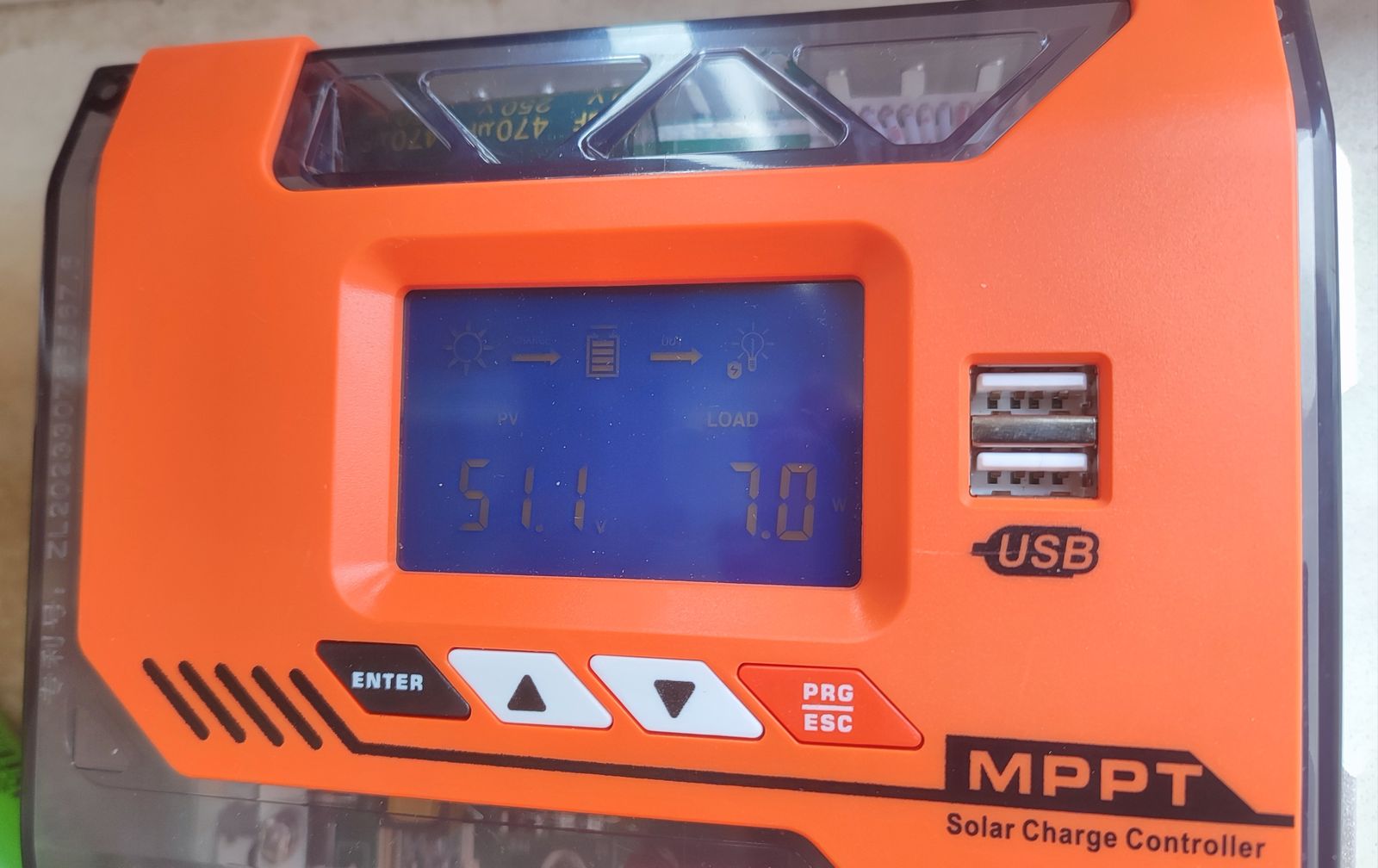

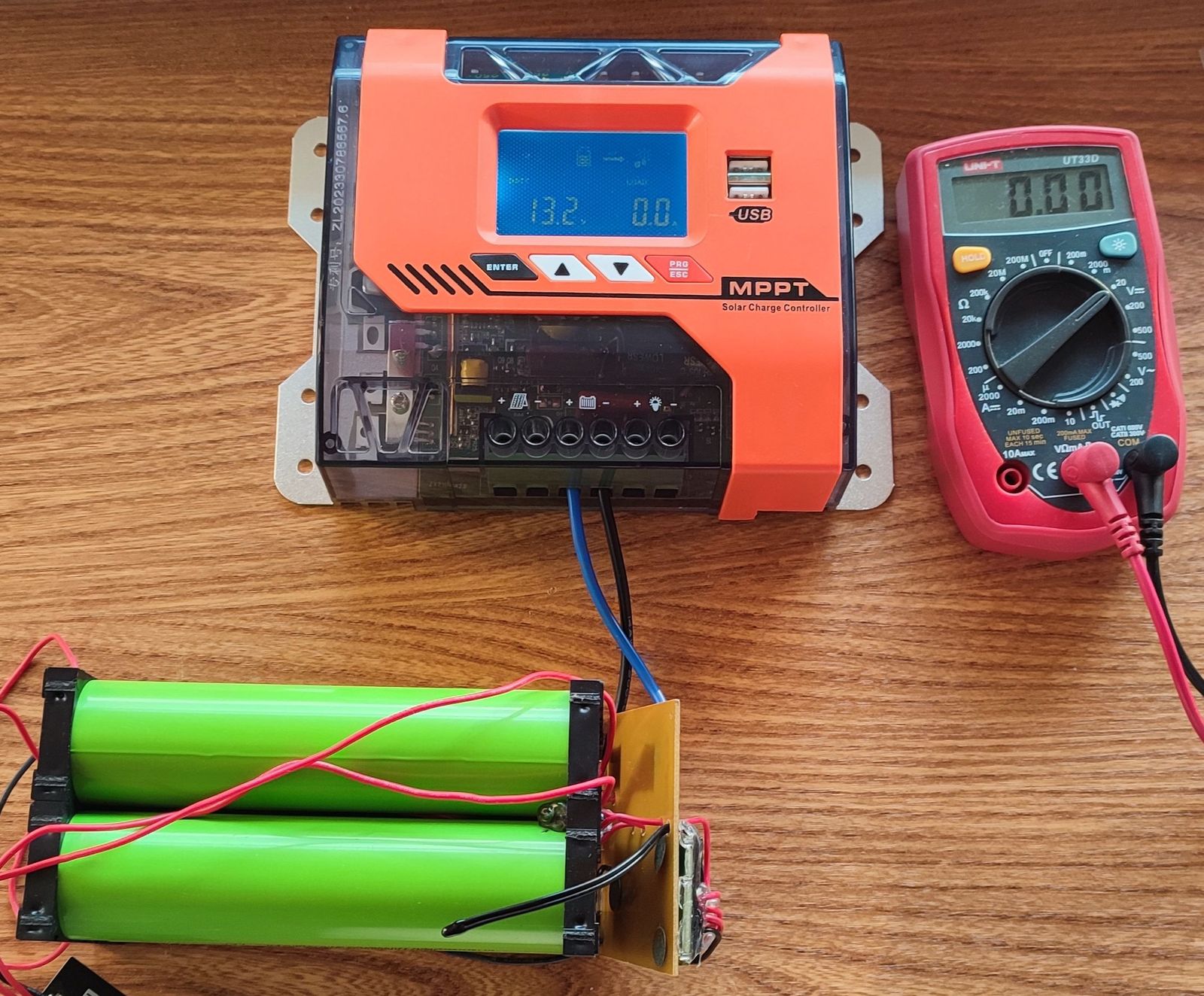

Контролер сонячної панелі із MPPT, Voc до 150 вольт, потужність на 12 В до 270 Вт. Aliexpress. Якби ще мав би RS-485 порт для моніторингу параметрів ).

Якщо похмура погода, і нема генерації mppt споживає в районі 0,2 А від акумулятора.

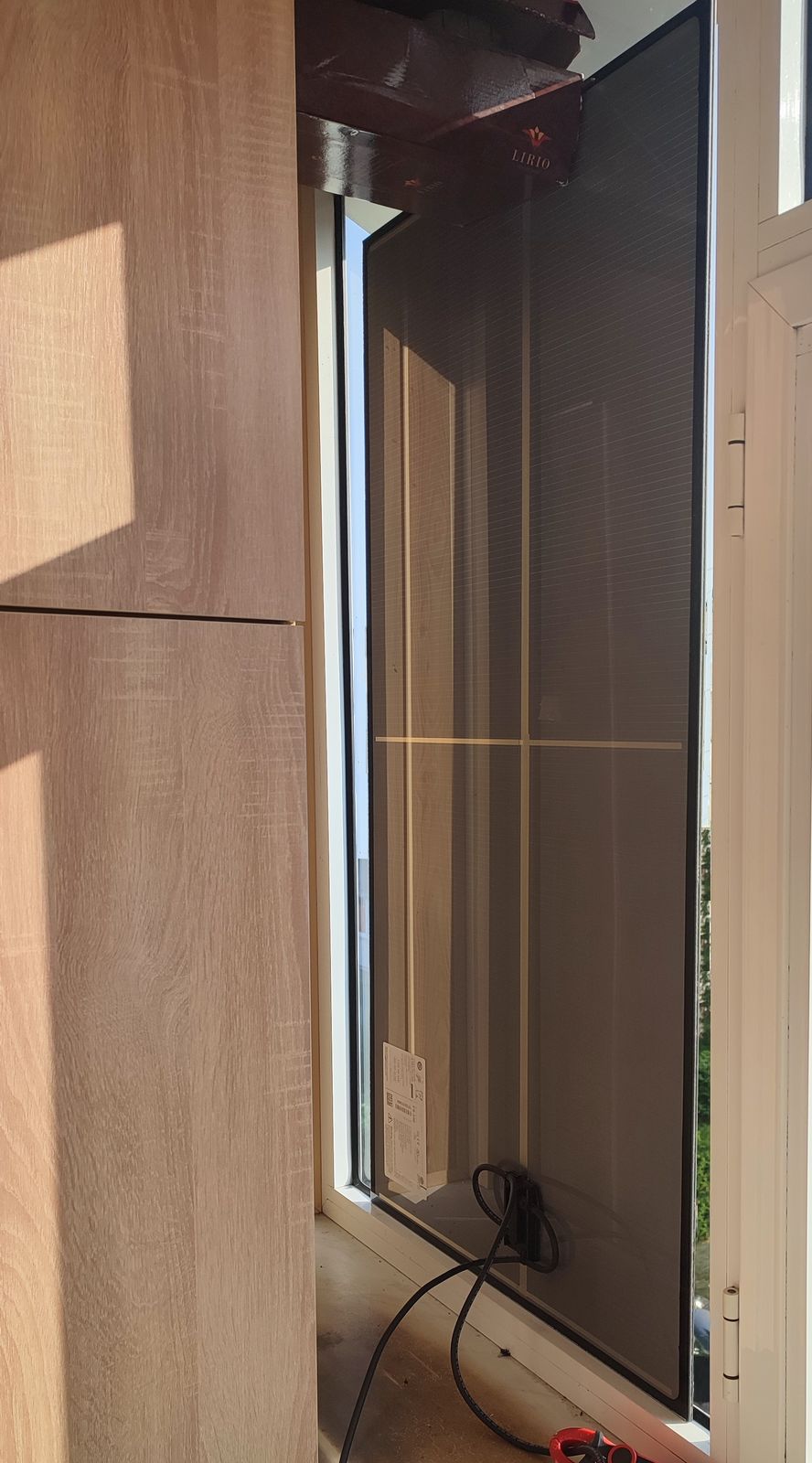

Сонячна панель встановлена за склом на балконі. Основна ціль зменшити нагрів шафи від сонця. Була ідея заклеїти скло оракалом.

Ще один сюрприз нагрів панелі і зменшення напруги: при температурі панелі 65°C Voc буде в районі 54 В. Розглядаю варіант розміщення панелі ззовні на кріпленні від керамограніту. Товщина панелі 6,8 мм.

Більша напруга панелей дозволяє протянути кабель до контролера меншим січенням. Планово 2.5 мм2.
