Вимірювальна панель PZEM-003 (Peacefair) 0.05-300VDC, 0.01-10A. Вольтметр, амперметр, ватметр.

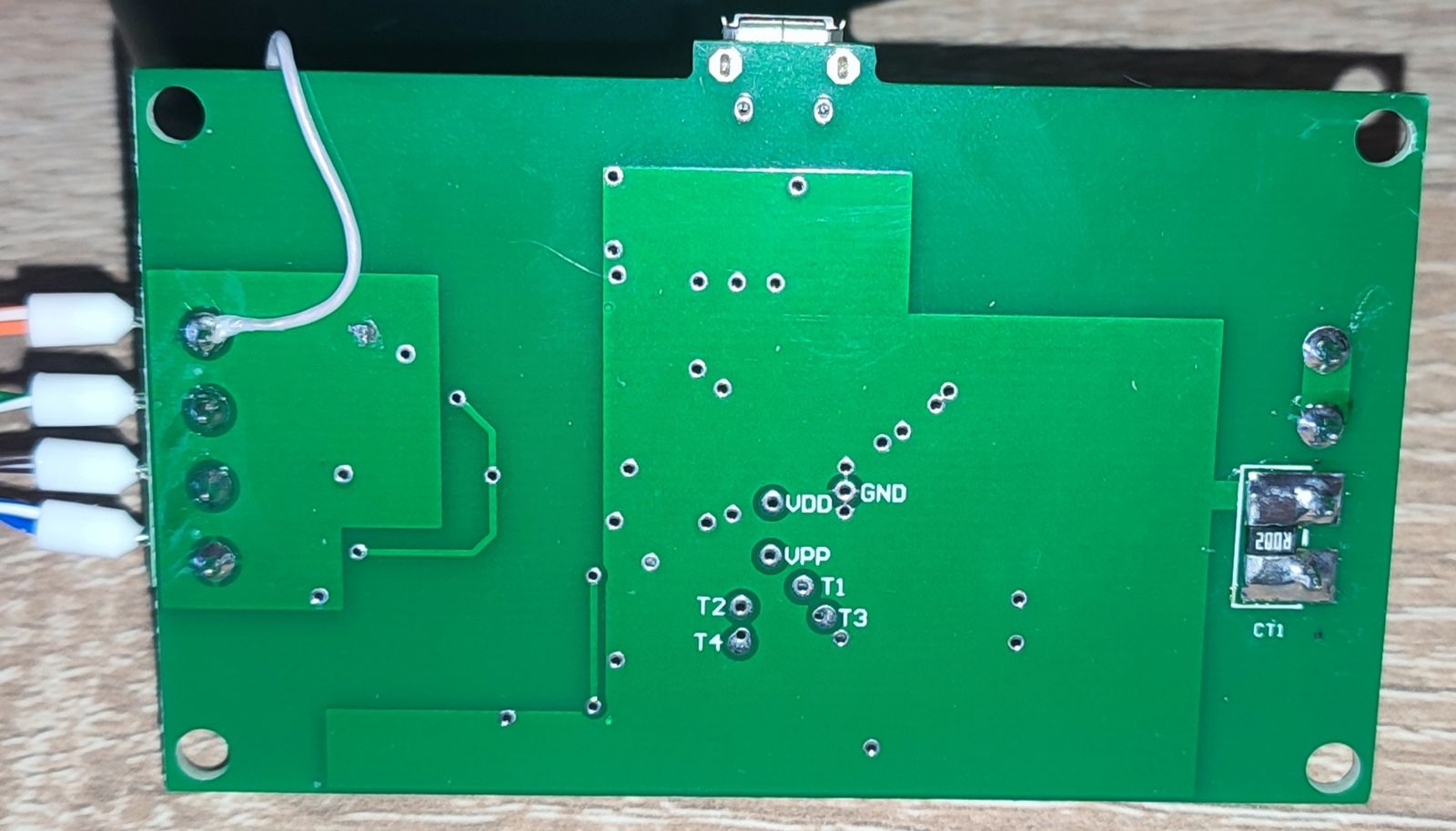

RS-485 гальванічно розв’язана із вимірювальною схемою, і потребує зовнішнього живлення 5 вольт. Додано LDO 78M05, гальвано розв’язку збережено, заживлено від 12 вольт.
Шунт 0.002 Ом по мінусу. Плюс транзитом. Пристрій ніяк не відображає розряд – заряд.
sensor: - platform: modbus_controller modbus_controller_id: PZEM name: "PZEM Voltage" id: pzem_voltage register_type: read address: 0 device_class: current state_class: measurement unit_of_measurement: "V" value_type: U_WORD accuracy_decimals: 2 filters: - multiply: 0.01 - platform: modbus_controller modbus_controller_id: PZEM name: "PZEM Current" register_type: read address: 1 device_class: current state_class: measurement unit_of_measurement: "A" value_type: U_WORD accuracy_decimals: 2 filters: - multiply: 0.01 - platform: modbus_controller modbus_controller_id: PZEM name: "PZEM Power" register_type: read address: 2 unit_of_measurement: "W" value_type: U_DWORD_R accuracy_decimals: 1 filters: - multiply: 0.1 - platform: modbus_controller modbus_controller_id: PZEM name: "PZEM Energy" register_type: read address: 4 unit_of_measurement: "Wh" value_type: U_DWORD_R accuracy_decimals: 0

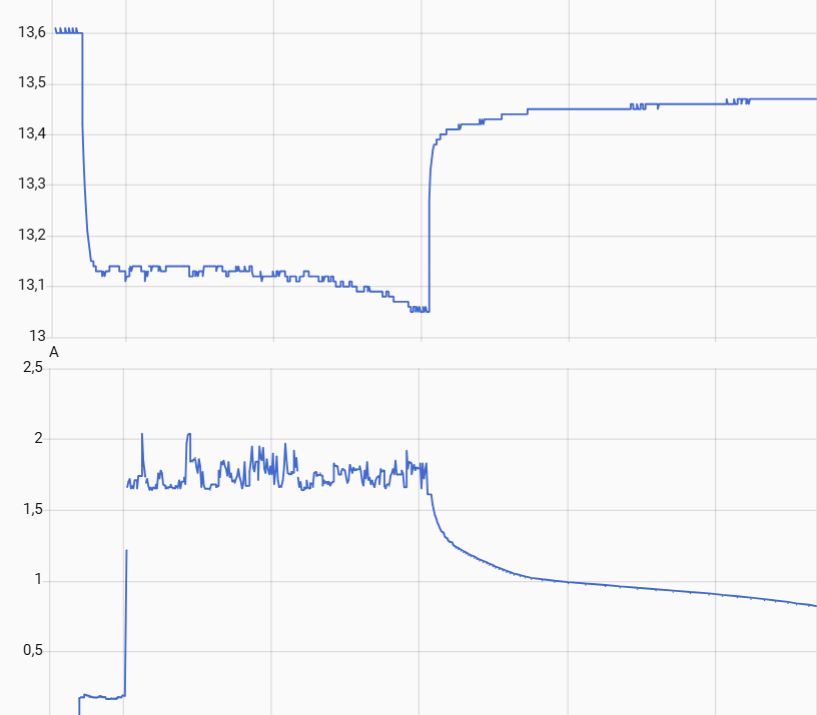

Висновок: UPC Mean Well PSC-60A-C не підходить для зарядки 15 Аг акумулятора LiFePo4 у буфер режимі 13,6 вольт для мого споживання і вимкнень електрики 1:1.
Взаміну механічного амперметра і вольтметра.
