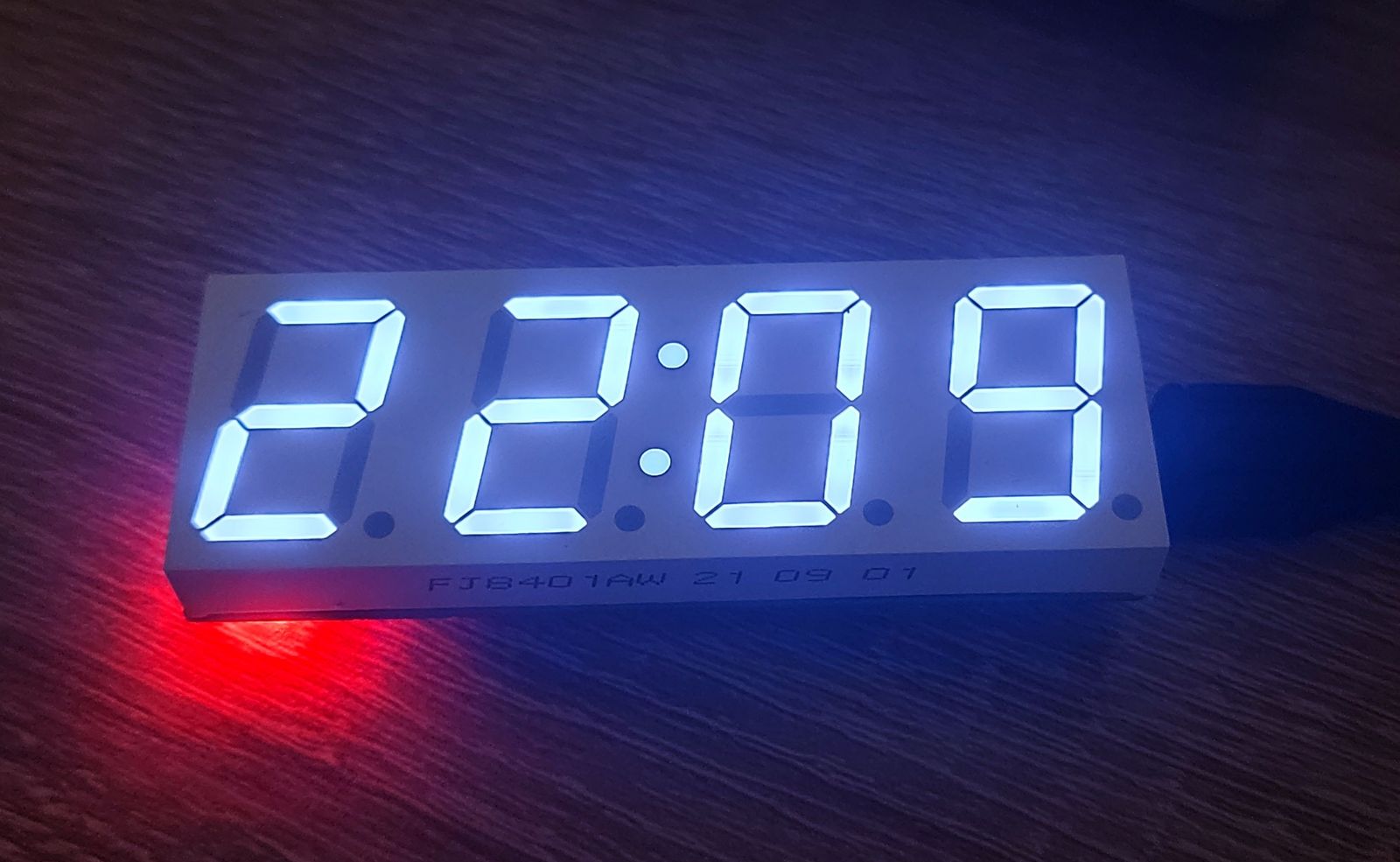

Годинник WIFI на ESP на ESPHome з підключенням до Home Assistant.
Модель на платі 303WIFILC01. Компоненти ESP8266EX, P25Q80H, DS1302ZN, TM1650. Батарейка живлення RTC CR1220. Aliexpress.
Піни:
S1 SET GPIO00 (GND) S2 UP GPIO04 (GND) S3 DOWN GPIO15 (VCC) LED GPIO02 (до VCC)
Конфігурація до ESPHome. По micro-usb тільки живлення. Прошивка через піни. Для вводу в завантаження прижати IO0 до GND і подати живлення (або зажати SET кнопку).
Про провідний годинник із Modbus я вже писав:
