EPSON TM-T88IV із WiFi

Робимо безпровідним 16 річний чековий термопринтер EPSON TM-T88IV.

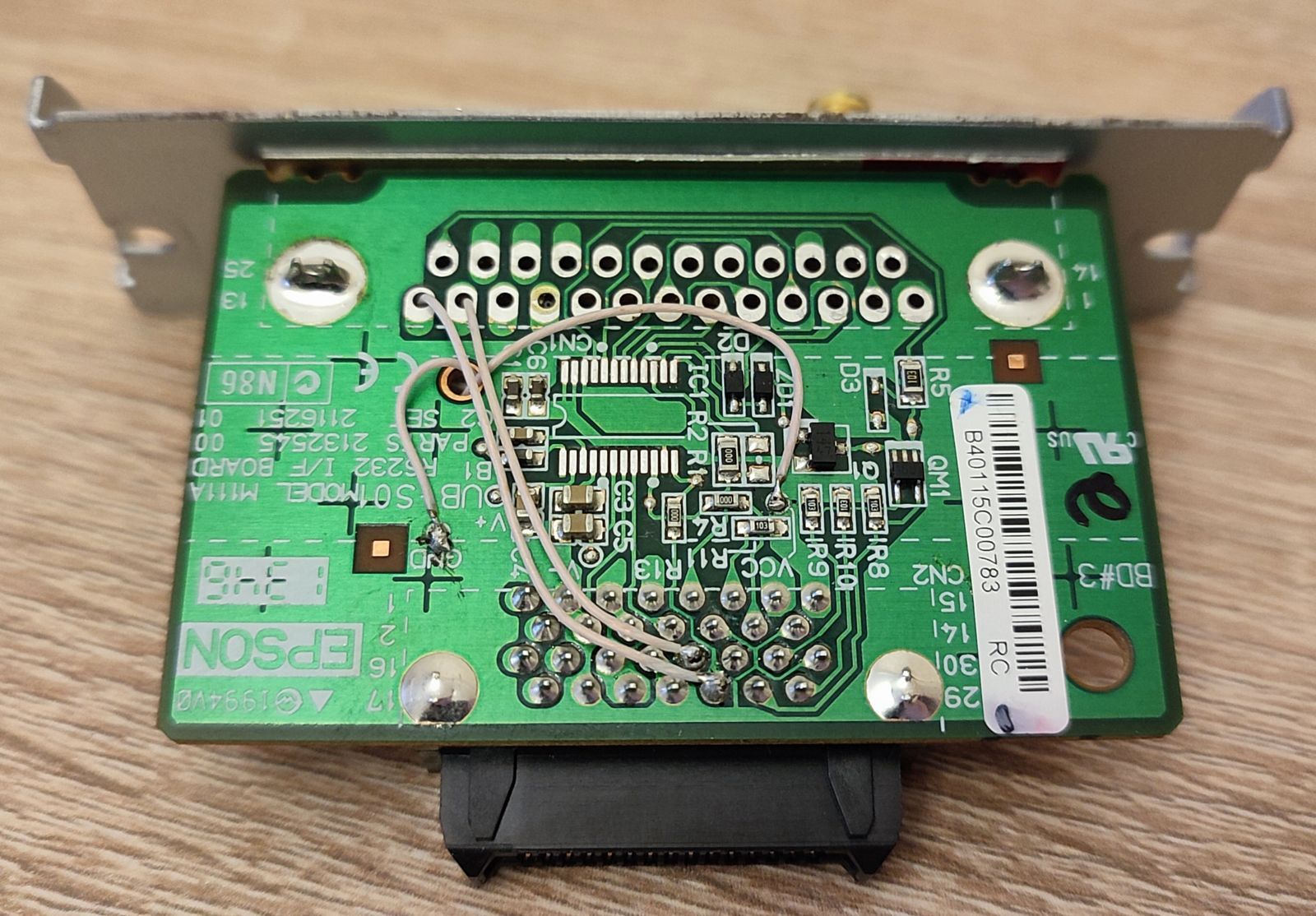

Беремо як донор інтерфейсну плату Epson Serial Interface Card M111A (UB-S01). Здуваємо MAX3387E.

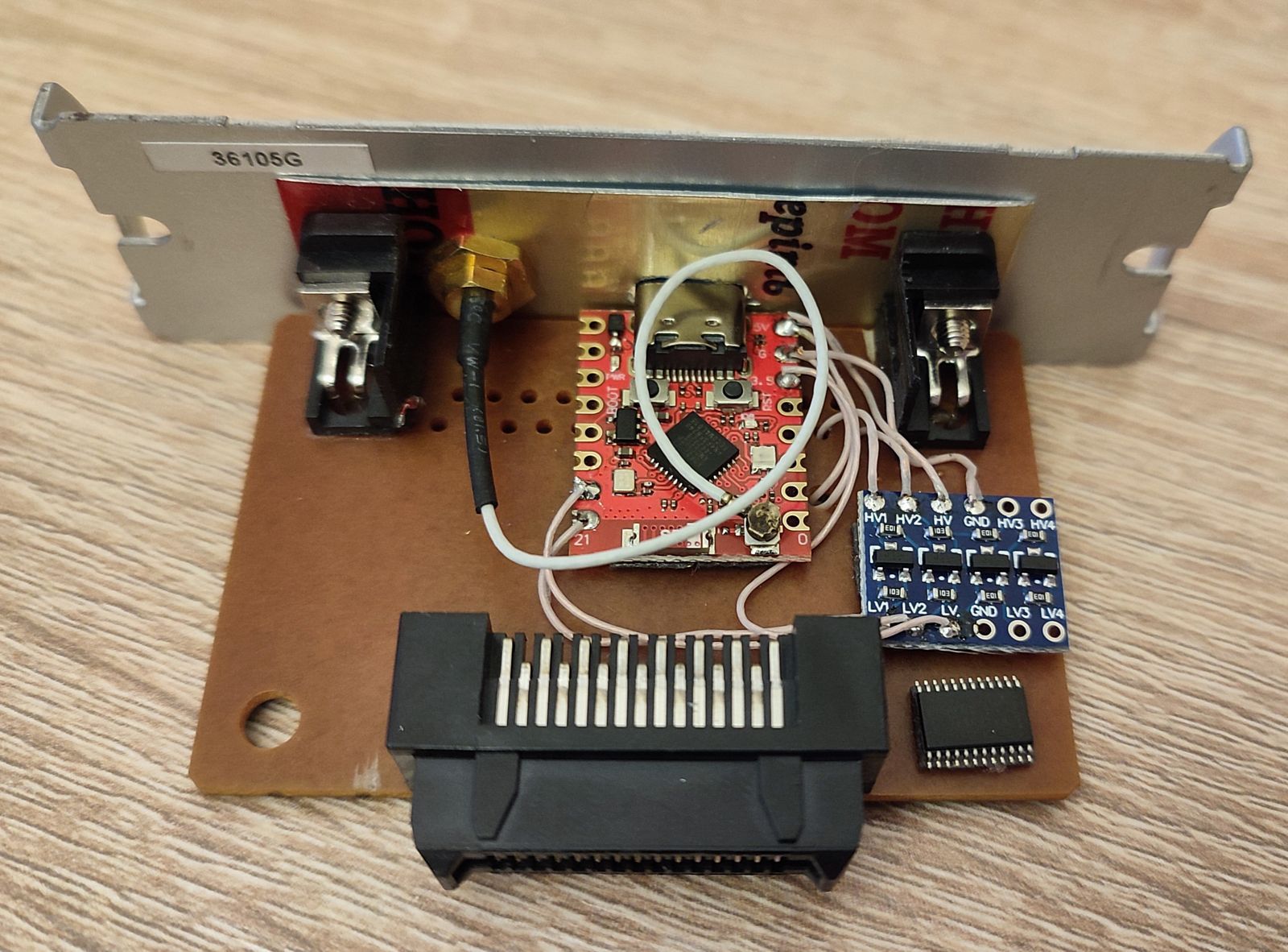

Додаємо ESP32-C3.

Додаємо жовтий OLED екран для відображення статусу підключення.

Контакти:

1 GND
2 <= 21 T1OUT = T1IN   7 TX
3 >= 16 R3IN  = R3OUT 12 RX
4 <= 20 T2OUT = T2IN   8 RST
5 >= 18 R1IN  = R1OUT 14 CTS
6 >= 17 R2IN  = R2OUT 13 DSR
7 GND
20 <= 19 T3OUT = T3IN 10 DTR
25 ?

Внутрішній 30 контактний роз’єм:

 1 = D-
 2 = VCC 5V
16 = D+
 7 = GND
18 = 10K - GND

Накрутив антену SMA, а сигналу майже не було. Виявилося 2 мами.

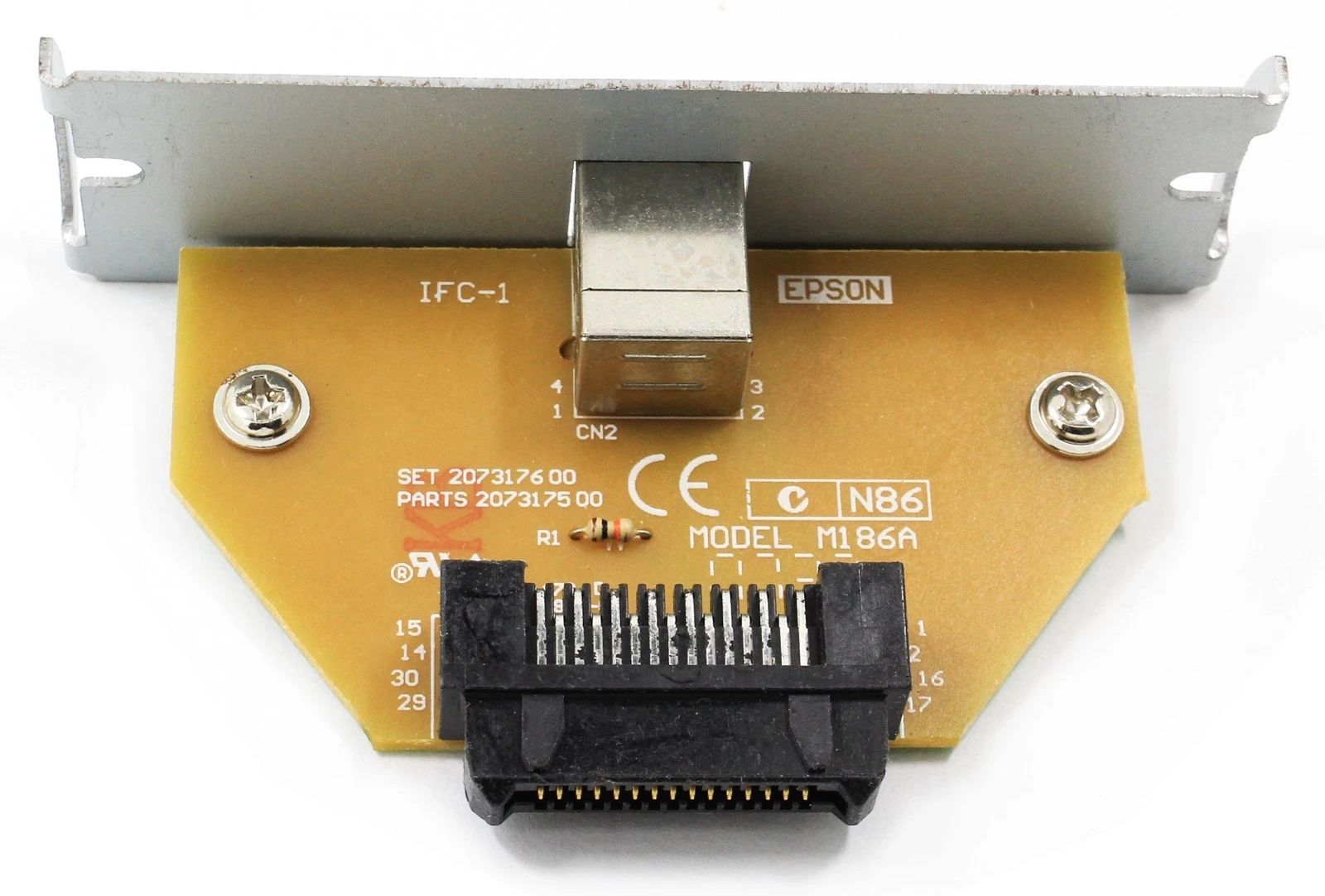

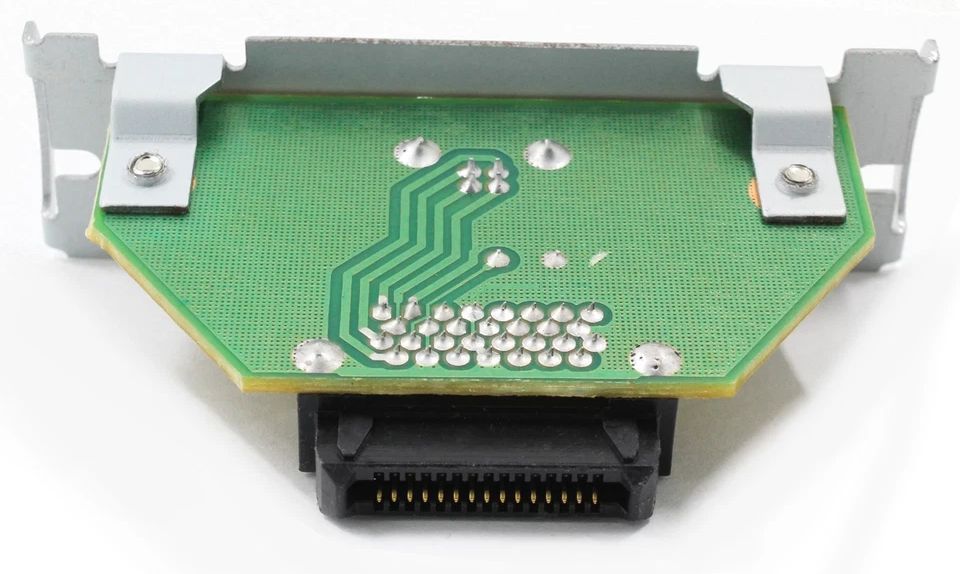

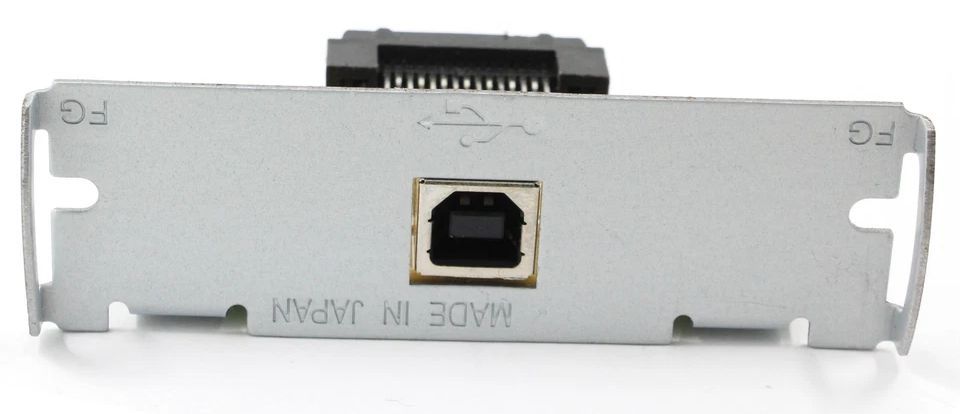

Принтер має підтримувати USB Epson UB-U05 M186A.

https://lab.whitequark.org/notes/2015-11-01/printing-labels-on-epson-tm-t88iv/

Epson TM-T88III – друк ESC/POS кодами

Виставити 115200

1D 28 45 03 00 01 49 4E
1D 28 45 08 00 0B 01 31 31 35 32 30 30
1D 28 45 04 00 02 4F 55 54
