Мініатюрний сповіщувач про тривоги в Україні (й|р). Авторська розробка.

Комплектуючі:

• ESP32-C3 (aliexplress);
• I2C OLED екран 128*64 0.96″ двоколірний на SSD1306 (aliexpress), original або NEW, SH1106 (1.3″), SSD1309 (2.42”);
• опціонально прозора підставка AliExpress;

Зліва старий екран, справа NEW.

Також візуально гарно і на одноколірному дисплеї, наприклад жовтому.

Підключення екрану:

OLED     ESP32
VCC <----> 3V3
GND <----> GND
SCL <----> GPIO4
SDA <----> GPIO3

Синій діод на платі у режимі серцебиття (Heartbeat) раз на секунду загоряється.

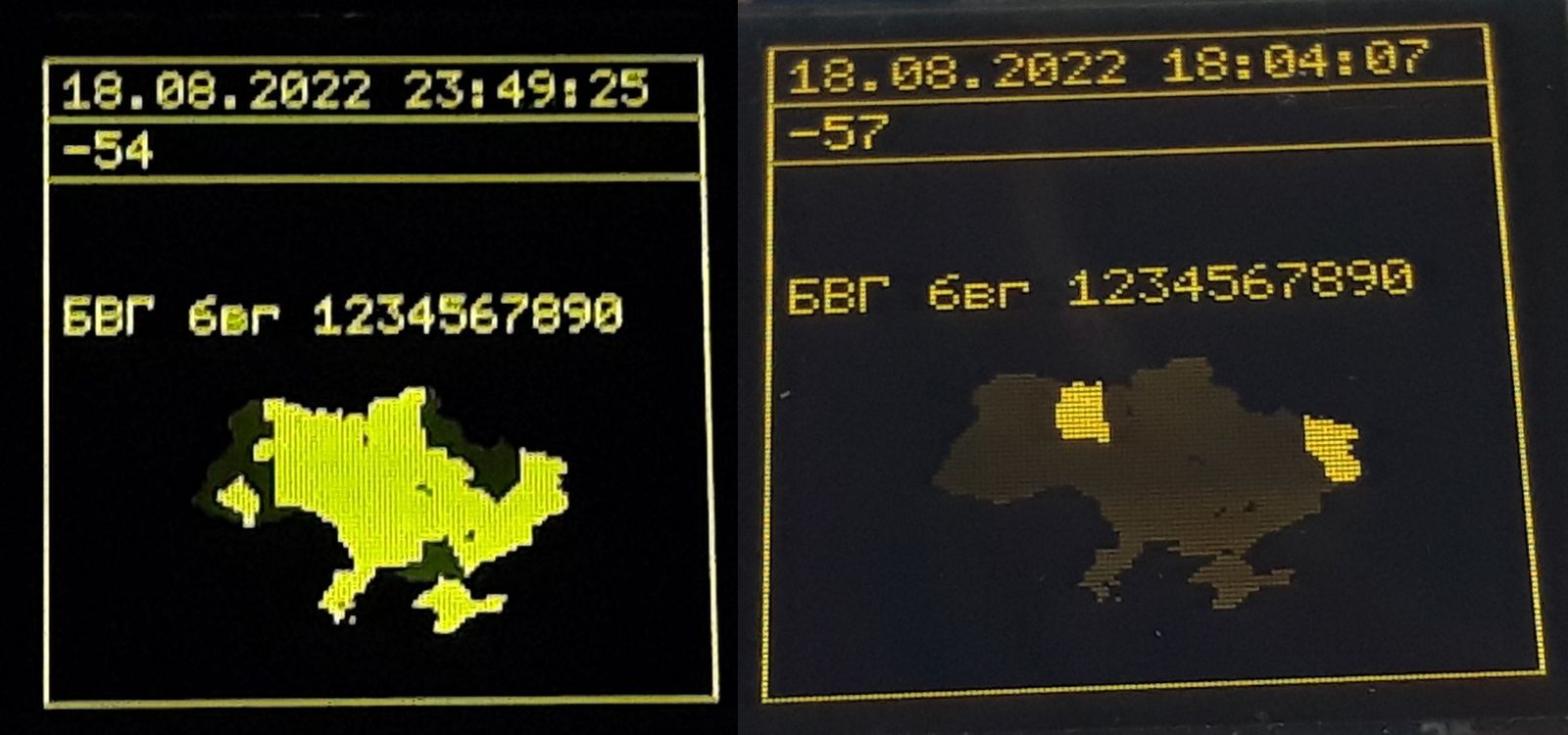

Вигляд екрану:

• поточний час і дата, синхронізовані із NTP;
• кількість отриманих і відправлених пакетів даних (можна судити про проблеми із інтернетом, якщо часто перепідключається);
• індикатор живлення (⚇, для плат із акумулятором), підключення до Wi-Fi (🛜), підключення до сигнального сервера ((•)), програвання аудіо ⚭;
• статус тривоги;
• карта України із заповненими районами де є тривога;
• назва району, по якому здійснюється моніторинг.

Карта змінюється у реальному часі.

У випадку настання тривоги, відображається повідомлення із часом коли оголошено тривогу.

У випадку проблем із зв’язком система відображає повідомлення.

Пристрій підтримує оновлення по повітрю (OTA), для блокування обрати пункт “Заборонити OTA оновлення”.

Середній час оновлення 20 секунд.

При запуску відображається версія програмного забезпечення і дату збірки прошивки.

З 11 версії при відсутності подій більше 5 хвилин вмикається скрінсейвер. При надходженні події або при натисканні кнопки до 2 секунд.

При натисканні кнопки BOOT більше 2 секунд і відпусканні кнопки пристрій переходить у режим конфігурування. Піднімається 🛜 точка доступу RS-ALERT, при підключенні відкривається сторінка конфігурування, де можна обрати потрібну Wi-Fi мережу, ввести пароль, обрати область для моніторингу. При наведенні камери, відбувається автоматичне підключення до мережі. Режим вимикається через 2 хвилини, якщо не було взаємодії із веб інтерфейсом.

Оновлення екрану, вивід MAC адреси на екран.

При підключенні автоматично відкривається сторінка налаштувань, де можна ввести параметри Wi-Fi, обрати область, ввести ліцензію, задати параметри периферії.

Із 05.11.2025 сповіщення надсилаються тільки по районах.

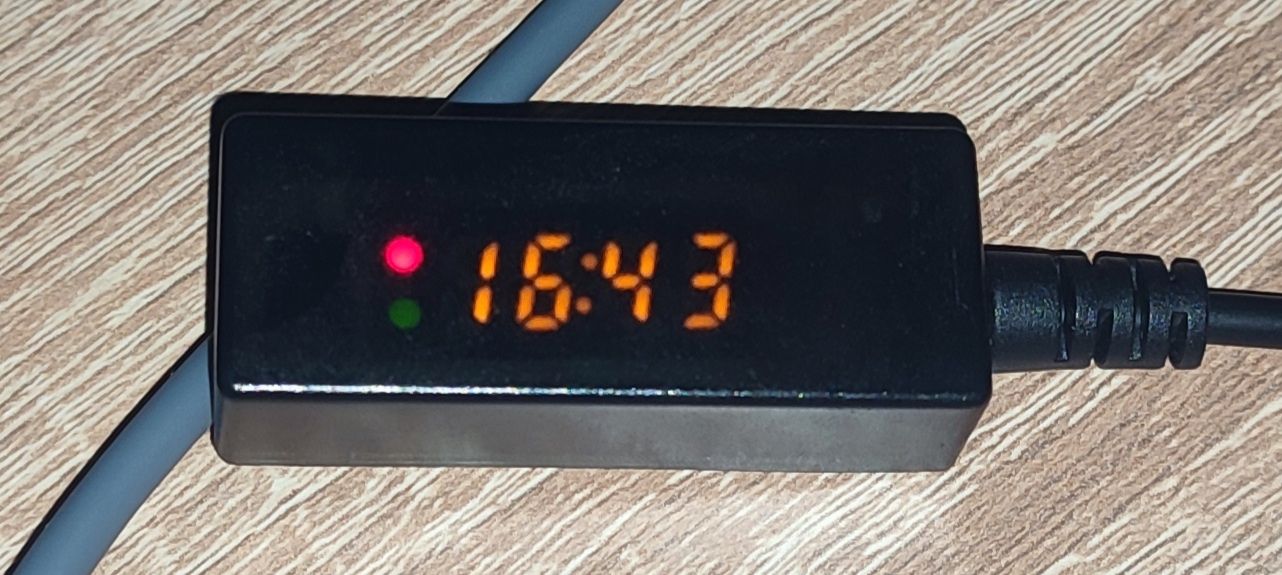

Додано підтримку TM1650 (FD650B). Від приймача (FJ2411ARGY, HC2410-0.6M). Підключається до I2C.

Режим тестування

При надходженні команди із сервера відтворюється повідомлення про тестування, а також загоряються одночасно червона і зелена лампа статусу.

Запис програмного забезпечення у процесор

Для запиту на купівлю готового пристрою або прошитого ESP32 напишіть лист на info@uaid.net.ua.

Споживання в робочому режимі 45 мА, в провіжені 90 мА.

Варіанти виконання

Виконання у корпусі Z-117.

За тиждень може набігти більше тисячі оновлень (.

Звукове оповіщення

Файли запису: 1 – тестування, 2 – повітряна тривога, 3 – відбій повітряної тривоги.

Світлове оповіщення

Використані LED:

• червоний LUE50333, 5 мм, 22500 мкд, 10°, 20 мА, 1.8-2.3 В | OLCR.5w2180, 5 мм, 30°, 1-2 кд (100 ом, 10 мА).
• зелений FYL-5014PGC1C, 5 мм, 27000 мкд, 15°, 20 мА, 2.8-3.6 В (33 ом, 10 мА).

Повітряна тривога.

Перший варіант

Інші реалізації

Є рішення із підключенням через Ethernet.

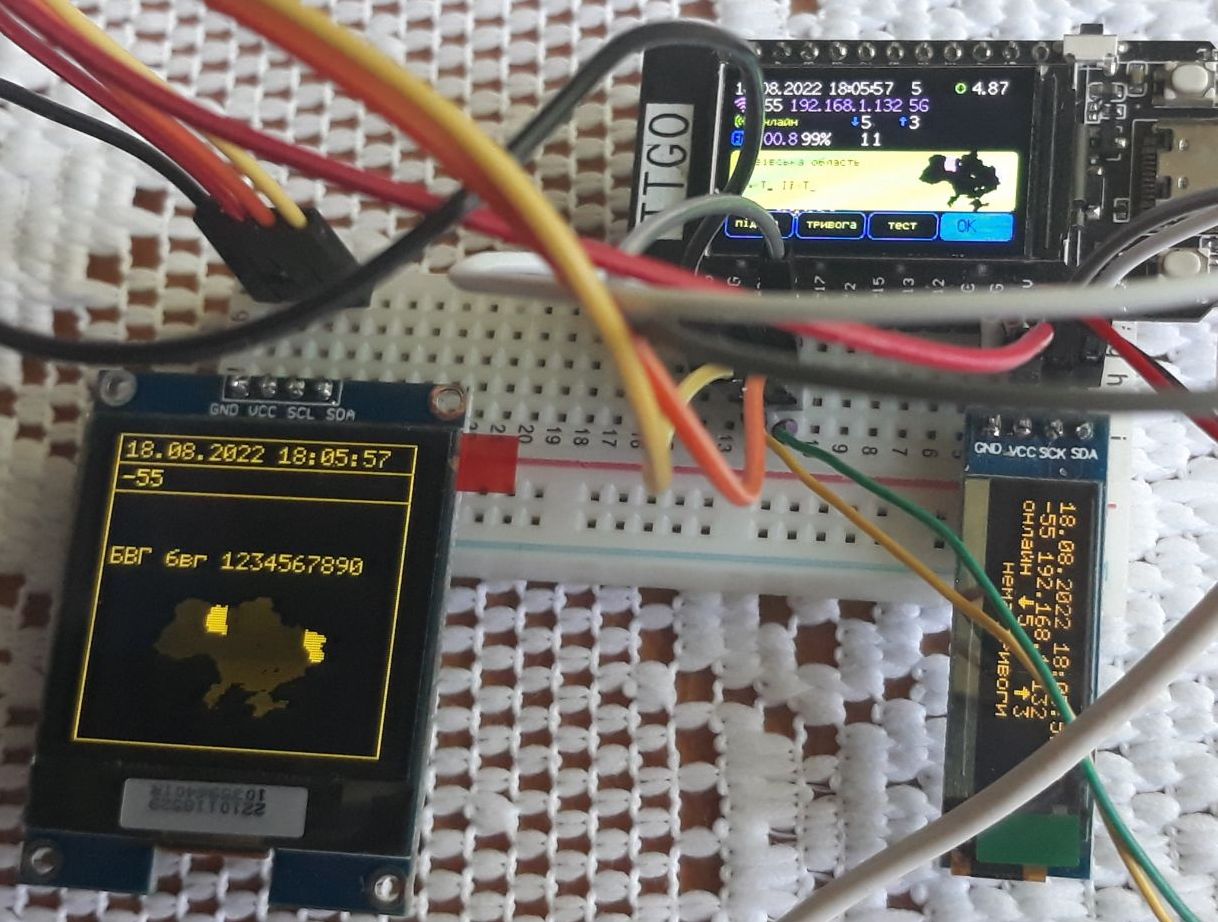

Ідея і реалізація моя не нова, раніше робив на базі T-Display IPS 135×240 ST7789V 1.14″ ($6.75), перевага що має живлення зарядку від Li-Ion акумулятора.

Сповіщувач світло-звуковий “Тривога-UA”

Також тривоги транслюю у Mehtastic мережі:

Безпровідний сповіщувач про тривоги
