Міні сповіщувач “Тривога-UA”

Мініатюрний сповіщувач про тривоги в Україні (Й|р) з ціною до 150 грн.

Комплектуючі (обирати Bundle Deals, загалом $3.18 ~ 140 гривень):

• ESP32-C3 ($1.79 Bundle Deals, $2.27);
• OLED екран 128*64 0.96″ двоколірний на SSD1306 ($1.39 Bundle Deals, $2.28), original або NEW. Додано підтримку SH1106;
• опціонально JQ8900-16P за $1.20;
• опціонально прозора підставка AliExpress;

Зліва старий екран, справа NEW.

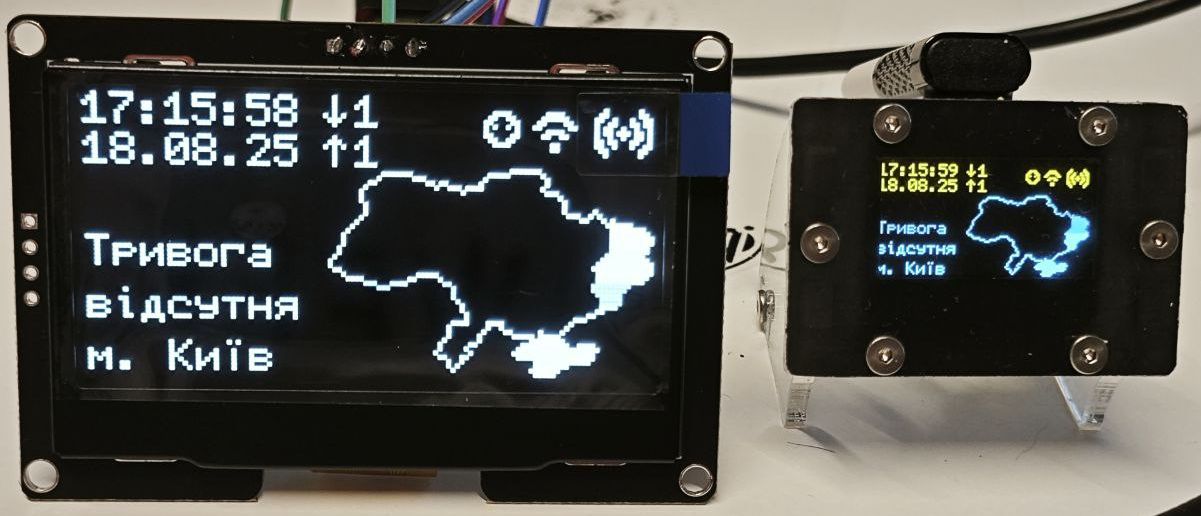

Також візуально гарно і на одноколірному дисплеї, наприклад жовтому.

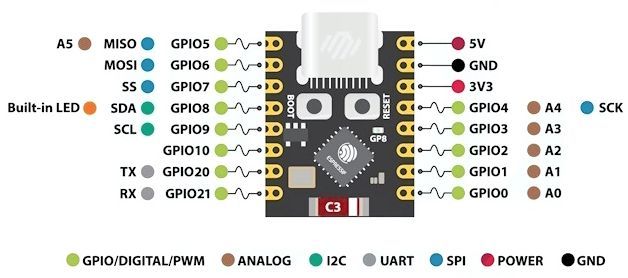

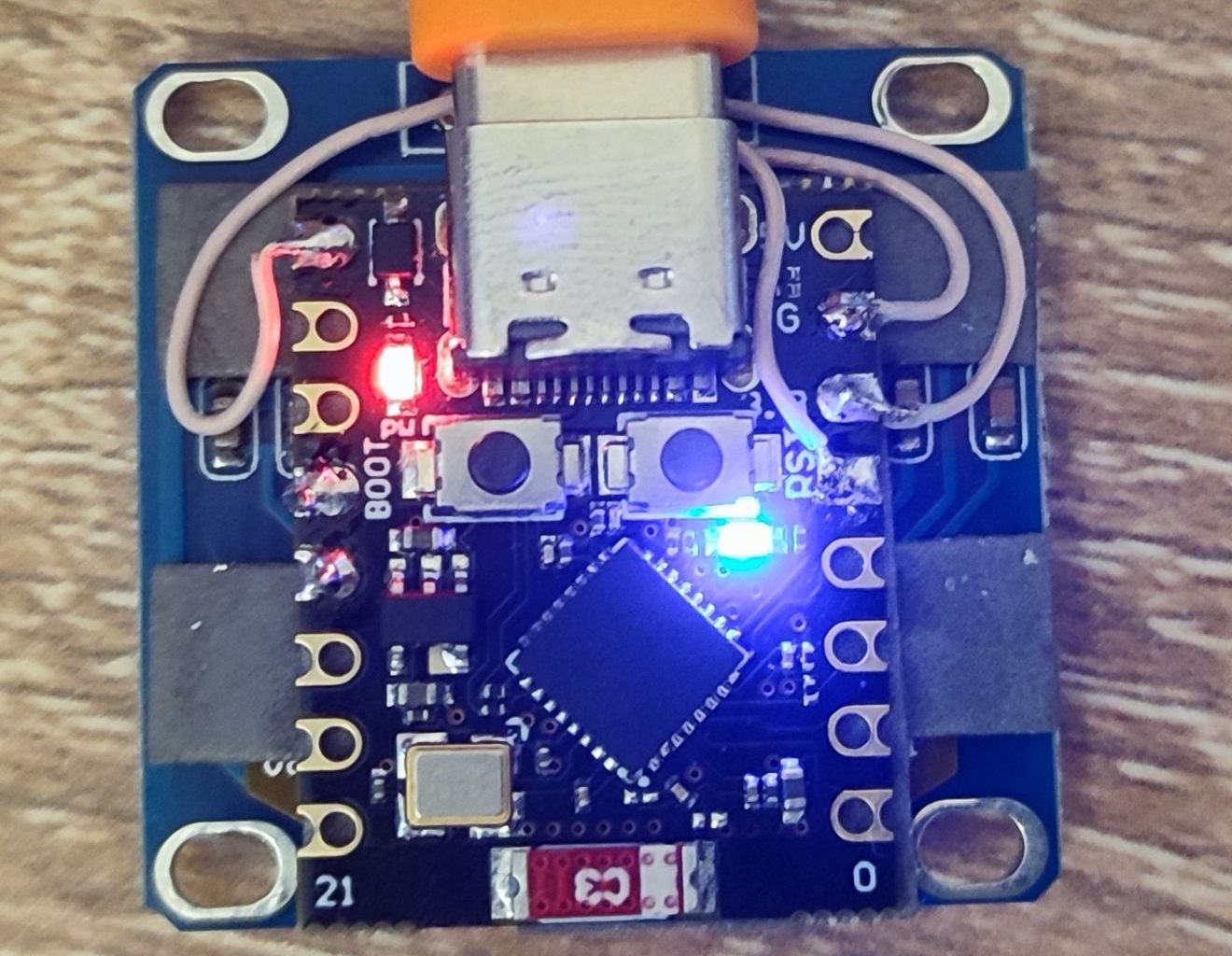

Позначення контактів, перепризначені виходи.

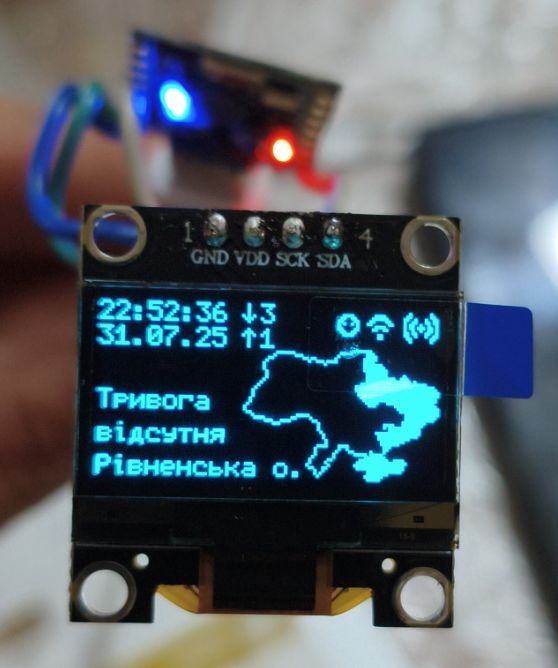

Підключення екрану:

OLED     ESP32
VCC <----> 3V3
GND <----> GND
SCL <----> GPIO4
SDA <----> GPIO3

Синій діод на платі у режимі серцебиття (Heartbeat) раз на секунду загоряється.

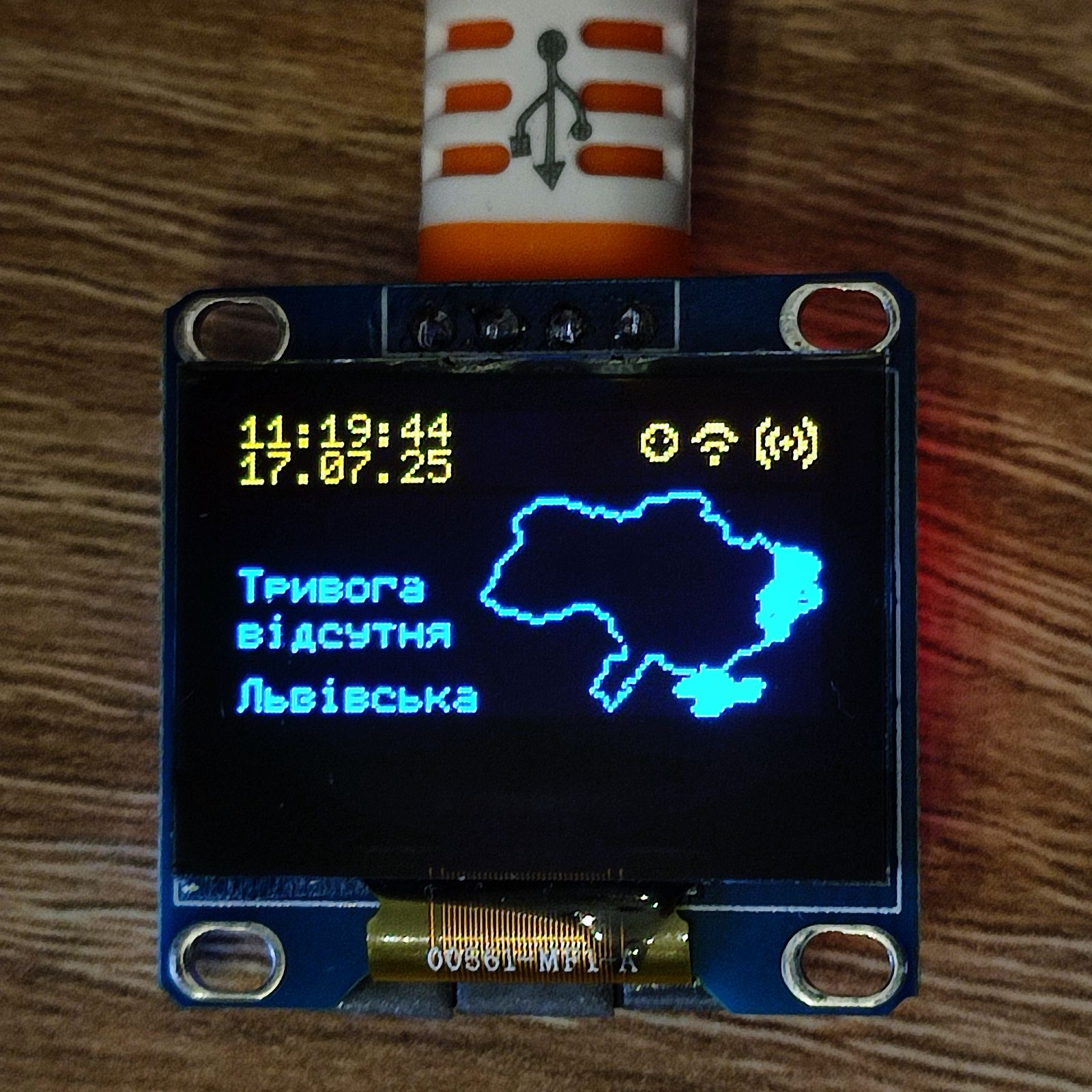

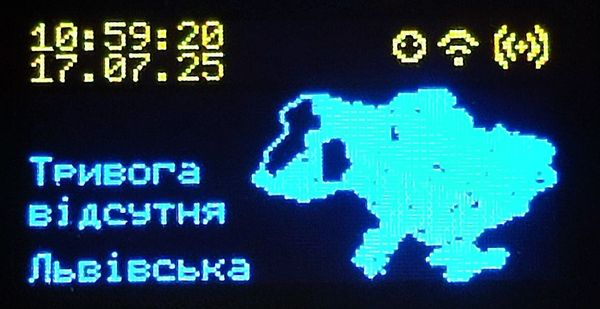

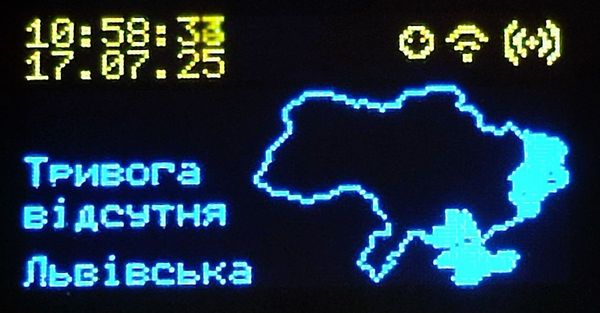

Вигляд екрану:

• поточний час і дата;
• кількість отриманих і відправлених пакетів даних;
• індикатор живлення (⚇), підключення до WiFi (🛜), підключення до сигнального сервера (*);
• статус тривоги;
• карта України із заповненими областями де є тривога;
• назва області по якій здійснюється моніторинг.

Карта змінюється у реальному часі.

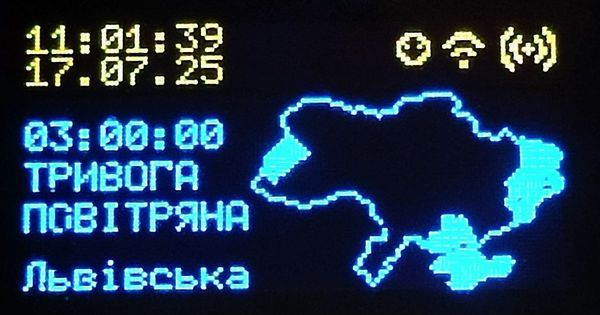

У випадку настання тривоги, відображається повідомлення із часом коли оголошено тривогу.

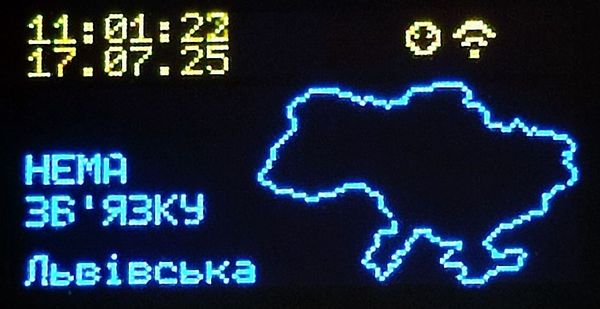

У випадку проблем із зв’язком система відображає повідомлення.

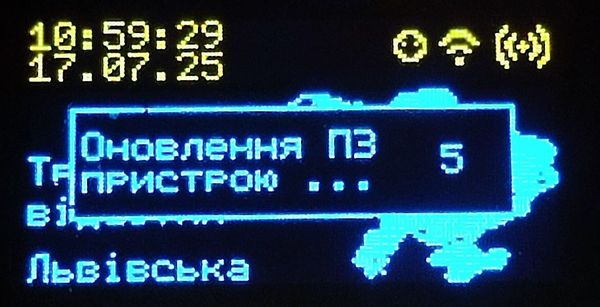

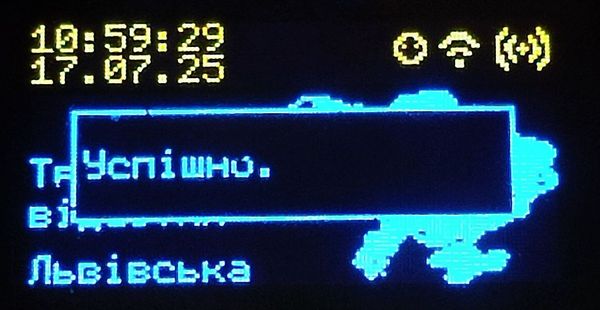

Пристрій підтримує оновлення по повітрю (OTA). Для блокування у налаштуваннях можна обрати пункт “Заборонити OTA оновлення”.

Середній час оновлення 20 секунд.

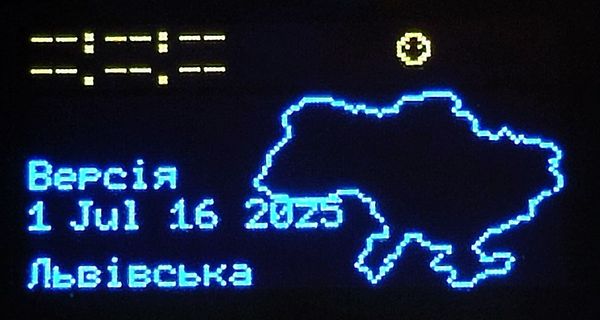

При запуску відображається версія програмного забезпечення і дату збірки прошивки.

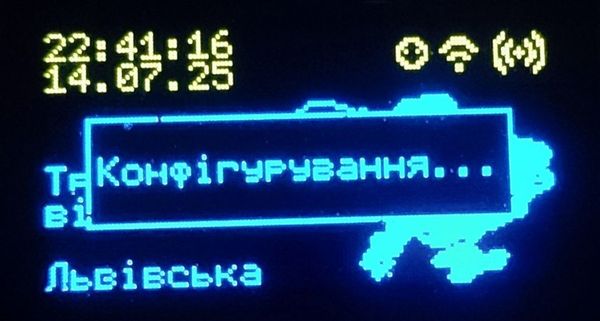

При натисканні кнопки BOOT пристрій переходить у режим конфігурування. Піднімається 🛜 точка доступу RS-ALERT, при підключенні відкривається сторінка конфігурування, де можна обрати потрібну WiFi мережу, ввести пароль, обрати область для моніторингу. При наведенні камери, відбувається автоматичне підключення до мережі. Режим вимикається через 2 хвилини, якщо не було взаємодії із веб інтерфейсом.

Оновлення екрану, вивід MAC адреси на екран.

При підключенні автоматично відкривається сторінка налаштувань, де можна ввести параметри WiFi, обрати область, ввести ліцензію, задати параметри периферії.

Із 05.11.2025 сповіщення надсилаються тільки по районах.

Додано підтримку TM1650 (FD650B). Від приймача (FJ2411ARGY, HC2410-0.6M).

Режим тестування

При надходженні команди із сервера відтворюється повідомлення про тестування, а також загоряються одночасно червона і зелена лампа статусу.

Запис програмного забезпечення у процесор

Для запиту на купівлю готового пристрою напишіть лист на info@uaid.net.ua.

Затискаємо кнопку BOOT, і тиснемо RESET. Flash Download Tool. Адреси куди писати:

0x00000000 bootloader.bin
0x00008000 partitions.bin
0x00010000 firmware.bin

Споживання в робочому режимі 45 мА, в провіжені 90 мА.

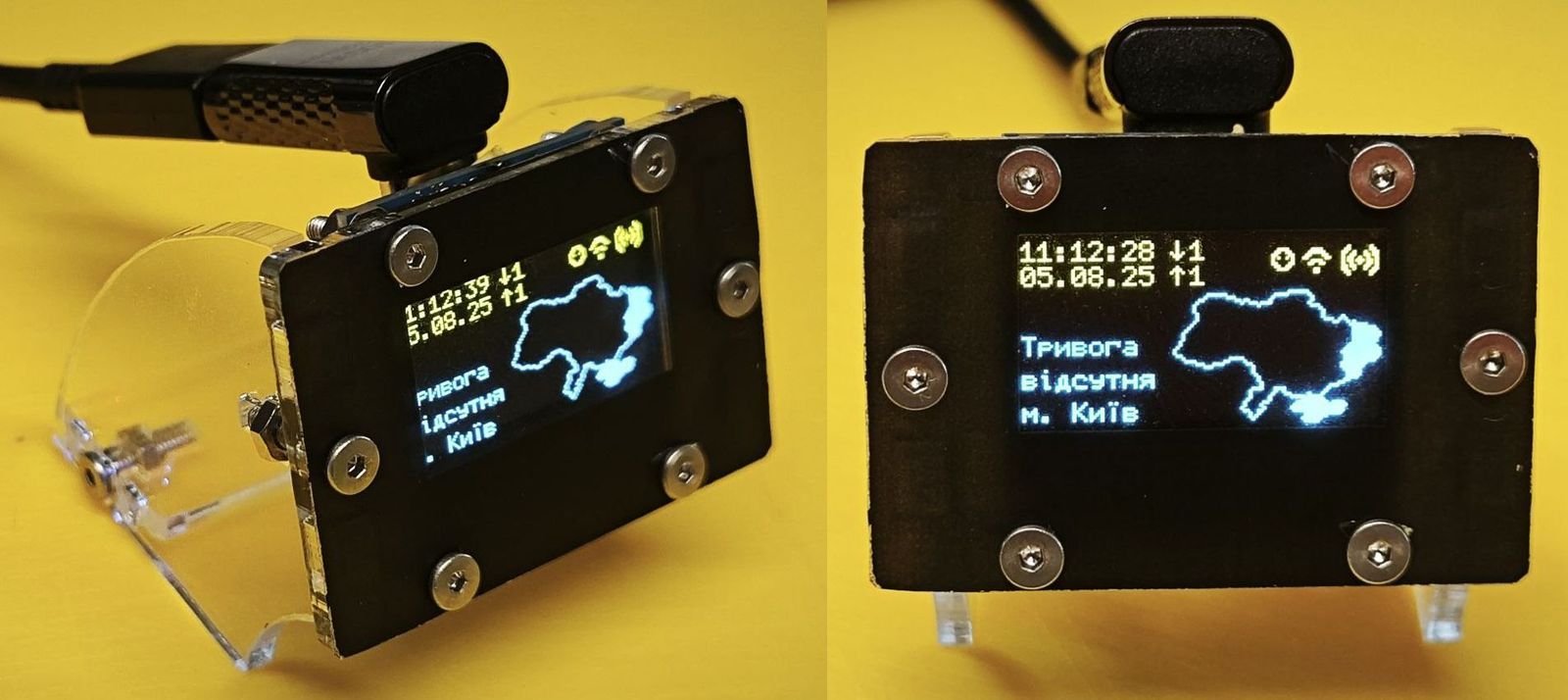

Варіанти виконання

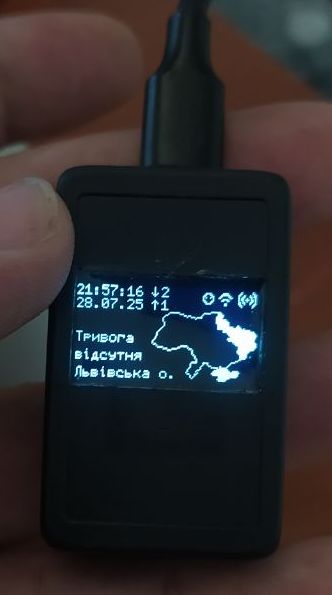

Виконання у корпусі Z-117.

За тиждень може набігти більше тисячі оновлень (.

Звукове оповіщення

Плата JQ8900-16P.

Підключення модуля:

RX - GPIO20
TX - GPIO21
GND - GND
DC - 5V

Файли запису: 1 – тестування, 2 – повітряна тривога, 3 – відбій повітряної тривоги.

Світлове оповіщення

Використані LED:

• червоний LUE50333, 5 мм, 22500 мкд, 10°, 20 мА, 1.8-2.3 В | OLCR.5w2180, 5 мм, 30°, 1-2 кд (100 ом, 10 мА).
• зелений FYL-5014PGC1C, 5 мм, 27000 мкд, 15°, 20 мА, 2.8-3.6 В (33 ом, 10 мА).

Повітряна тривога.

Перший варіант

Інші реалізації

Є рішення із підключенням через Ethernet.

Ідея і реалізація моя не нова, раніше робив на базі T-Display IPS 135×240 ST7789V 1.14″ ($6.75), перевага що має живлення зарядку від Li-Ion акумулятора.
